Sut i grimpio pibell hydrolig yn iawn?

Mae torri ffitiadau pibell hydrolig yn gywir yn gywir i sicrhau diogelwch a gweithrediad arferol y system hydrolig. Mae'r canlynol yn gamau manwl:

Offer a deunyddiau i'w paratoi
Offer: Mae angen peiriant torri pibell hydrolig proffesiynol arnoch chi, dylid paru ei bwysau a'i faint marw â'r pibell a'r ffitiadau. Ar yr un pryd, paratowch galipers, offer glanhau (fel carpiau, glanhawyr) ac ati.

Deunyddiau: pibell hydrolig i'w crimpio, ffitiadau addas (gwnewch yn siŵr bod y math ffitio yn cyd -fynd â pharamedrau ID y pibell, OD, a phwysau gweithio).

Arolygu a Glanhau
Archwiliad o bibellau a ffitiadau: Gwiriwch bibellau hydrolig yn ofalus am egwyliau, craciau, heneiddio, ac ati ar gyfer ffitiadau, gwiriwch fod eu darnau mewnol yn glir, mae'r arwynebau selio yn wastad, a'r edafedd yn gyfan.

Glanhau: Glanhewch wyneb allanol y pibell yn drylwyr ac arwynebau mewnol ac allanol y ffitiadau gyda rag glân a glanedydd priodol i gael gwared ar amhureddau fel olew, llwch a rhwd. Oherwydd y gall unrhyw amhureddau effeithio ar yr effaith selio, gan arwain at ollwng y system hydrolig.

Pennu'r hyd torri:Yn ôl y gofynion gosod gwirioneddol, defnyddiwch galipers i fesur a phenderfynu yn gywir hyd torri'r pibell hydrolig. Sicrhewch fod y hyd yn ddigonol i gysylltu dau ben yr offer, wrth osgoi rhy hir i achosi'r radiws plygu pibell yn rhy fach neu'n rhy fyr i'w osod.

GWEITHREDU TORRI:Defnyddiwch offer torri pibell arbennig i dorri, osgoi defnyddio siswrn ac offer eraill a allai ddadffurfio'r porthladd pibell. Dylai'r porthladd pibell wedi'i dorri fod yn wastad ac yn berpendicwlar i echel y pibell, ac ni ddylai fod unrhyw burrs, craciau a diffygion eraill yn y porthladd. Os oes burrs, tynnwch nhw trwy dywodio'n ysgafn gyda phapur tywod mân.

Iro (dewisol):Defnyddiwch swm priodol o iraid hydrolig arbennig i ran mewnosod y ffitiad (fel arfer y gyfran sy'n cael ei llewys y tu mewn i'r pibell). Mae hyn yn cynorthwyo wrth fewnosod y ffitiad, yn lleihau ffrithiant wrth ei osod, ac yn darparu rhywfaint o amddiffyniad i strwythur mewnol y pibell.

Mewnosod y ffitiad:Mewnosodwch y ffitiad yn araf ac yn llyfn yn y porthladd pibell hydrolig, gan sicrhau bod y ffitiad yn cael ei fewnosod yn llawn yn y safle a bennwyd ymlaen llaw. Mae'r safle hwn fel arfer yn cael ei farcio neu ei bennu gan ddimensiynau dylunio'r ffitiad a'r pibell. Wrth fewnosod, ceisiwch osgoi gwyro'r ffitiad er mwyn osgoi niweidio'r pibell neu achosi crimpio anwastad wedi hynny.

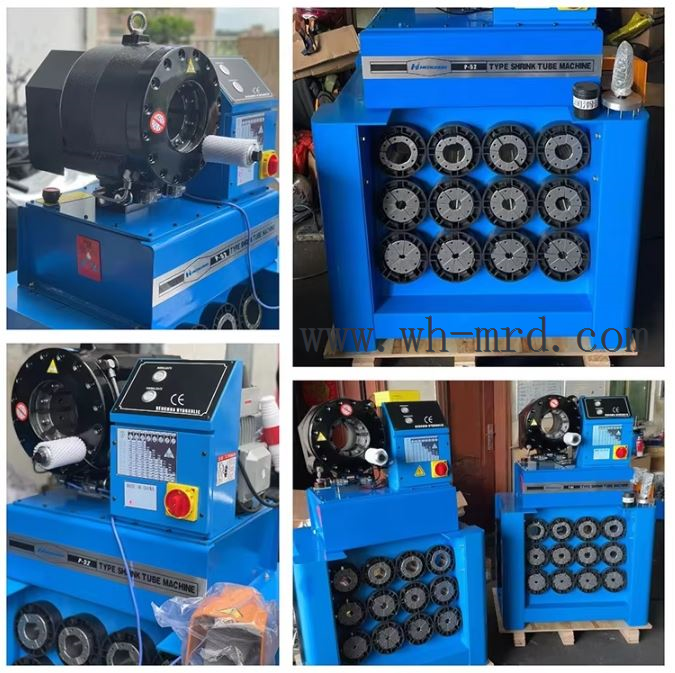

1. I ddewis y mowld priodol:Yn ôl maint y pibell a'r ffitiadau hydrolig, mae'r mowld crimpio cyfatebol wedi'i osod yn y peiriant crimpio. Mae angen defnyddio gwahanol fowldiau ar wahanol fodelau a meintiau o bibell a chyfuniadau ffitio, gall defnyddio'r mowld anghywir arwain at rimpio neu ddifrod gwael i'r pibell a'r ffitiadau.

2.Adjustment Paramedrau Peiriant Crimpio:Yn ôl deunydd pibellau a ffitiadau yn ogystal â'r gofynion pwysau gweithio, addaswch bwysau a strôc y peiriant crimpio a pharamedrau eraill. Yn gyffredinol, mae systemau hydrolig sydd â phwysau gwaith uwch yn gofyn am bwysau torri uwch i sicrhau cysylltiad cryf a dibynadwy rhwng y ffitiad a'r pibell.

Perfformio Crimping:Rhowch y pibell gyda ffitiadau wedi'u gosod ymlaen llaw yn ardal waith y peiriant crimpio a sicrhau bod y safle'n gywir. Dechreuwch y peiriant crimpio a'r crimp yn ôl y paramedrau penodol. Yn ystod y broses grimpio, bydd mowld y peiriant crimpio yn rhoi pwysau hyd yn oed ar y pibell a'r cyplu, fel y bydd rhan fetel y cyplu a'r pibell yn cyd -fynd yn agos at ei gilydd i ffurfio cysylltiad dibynadwy.

Arsylwch y broses grimpio i sicrhau bod y peiriant crimpio yn gweithio'n iawn ac nad oes synau na dirgryniadau annormal. Ar ôl i'r crimpio gael ei gwblhau, gwiriwch ymddangosiad y rhan wedi'i grimpio, dylai ddangos dadffurfiad unffurf, dim craciau amlwg, crychau na diffygion eraill.

Gwiriad ymddangosiad:Gwiriwch y cymalau a'r pibellau yn ofalus ar ôl ei grimpio i sicrhau bod ymddangosiad y rhan wedi'i grimpio yn gyfan, heb graciau, dadffurfiad gormodol, gwahanu metel a rwber ac ati. Dylai'r ferrule metel yn y man crimpio gael ei osod yn dynn ar wyneb allanol y pibell, ac mae'r ymyl yn dwt.

Gwiriad Maint:Defnyddiwch galipers i wirio a yw'r diamedr allanol ar ôl crimpio yn cwrdd â'r gofynion. Os yw'r diamedr allanol yn rhy fawr neu'n rhy fach, gall effeithio ar osod a gweithrediad arferol y system hydrolig.

Prawf Selio:Os yw'r amodau'n caniatáu, cynhaliwch brawf selio ar y ffitiadau pibell hydrolig wedi'u crimpio. Gellir blocio un pen o'r pibell, ar ben arall y mynediad i'r offer prawf, wedi'i lenwi â phwysau penodol o'r hylif (olew hydrolig fel arfer), i arsylwi a oes gollyngiad. Dylid cynyddu'r pwysau prawf yn ôl pwysau gweithio'r system hydrolig, yn gyffredinol 1. 2 - 1. 5 gwaith y pwysau gweithio, ond ni fydd yn fwy na phwysedd graddedig y pibell a'r cysylltydd.
